Niedax – Kabelrinne GFK-Kabelrinne KKL 80.600 − 3 Meter

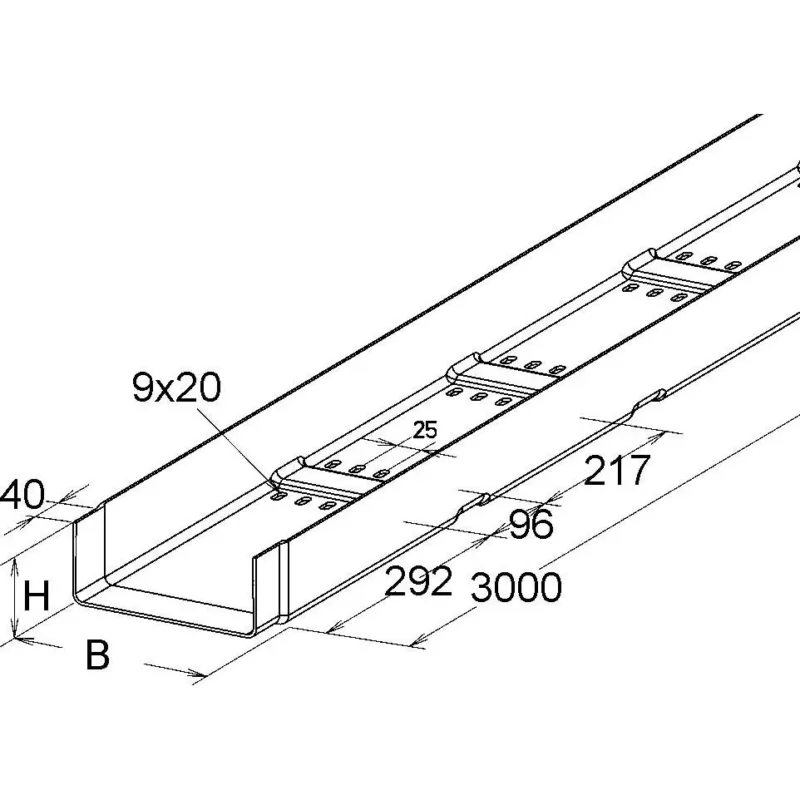

GFK-Kabelrinne, gepresst, mit ungelochten Seitenholmen, mit angeformtem Verbinder, mit querverlaufenden Verstärkungen (5 mm) über die gesamte Kabelrinnenbreite sowie dreiundzwanzigreihiger Befestigungslochung im Boden, mechanische Festigkeit nach IEC 61537, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Durch die querlaufende Verstärkungen ist die Kabelrinne auch für die Anwendung mit Hochfrequenzkabel gemäß UTE C15-900 (Anwendungsklasse D, Frequenz 16 MHz) zugelassen. Es ist eine Ausdehnungsdistanz von ca. 8 mm zu berücksichtigen. Durch die Ausdehnung des Materials ist bei der Montage auf Folgendes zu achten: – Die Kabelrinne sollte nicht nahe oder an der Stoßstelle verschraubt werden. – Bei der Verschraubung der Kabelrinne auf den Auslegern ist grundsätzlich eine Durchgangsbohrung von Ø 9 mm für die Schrauben FKM 6X20 E4 in die Rinne einzubringen. Artikel auch in …AC (Harzmischung mit Acrylharz) lieferbar. Abmessungen (ca. Maße) H x B : 80 x 600 mm Materialstärke t : 4 mm Bodensickenausprägung : 60 x 5 mm Bodensickenausprägung Rastermaß : 313 mm Bodenlochung : 9 x 20 mm Reihenabstand : 25 mm Bodenlochabstand Rastermaß : 313 mm Tragfähigkeit F bei einem Stützabstand von 1,5 m : 1 kN/m Lieferlänge : 3000 mm Nutzbarer Querschnitt : 42120 mm² Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details Höhe 80 mm Breite 600 mm Materialstärke 3 mm Länge 3000 mm Arbeitslänge 3000 mm Nutzbarer Querschnitt 42120 mm² Mit Oberteil nein Seitenlochung nein Montagelochung im Boden ja NATO-Lochbild nein Ausführung integrierter Verbinder Art des Verbinders sonstige Geeignet für Funktionserhalt nein Werkstoff Kunststoff Einsatztemperatur -80..130 °C Werkstoffgüte GFK Oberflächenschutz sonstige Farbe grau RAL-Nummer 7032 Gewicht 5,4 kg/m Belastungstesttyp nach IEC 61537 Typ III Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m 1000 N/m
