Niedax – Kabelrinne GFK-Kabelrinne KKL 50.200 − 3 Meter

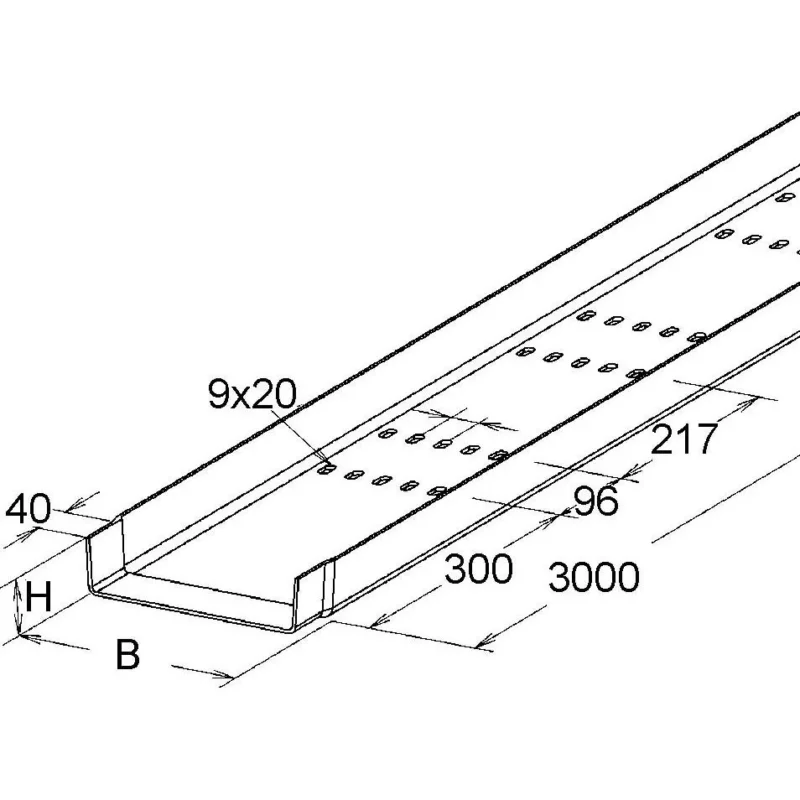

GFK-Kabelrinne, gepresst, mit ungelochten Seitenholmen, mit angeformtem Verbinder und siebenreihiger Befestigungslochung im Boden, mechanische Festigkeit nach IEC 61537, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Es ist eine Ausdehnungsdistanz von ca. 8 mm zu berücksichtigen. Durch die Ausdehnung des Materials ist bei der Montage auf Folgendes zu achten: – Die Kabelrinne sollte nicht nahe oder an der Stoßstelle verschraubt werden. – Bei der Verschraubung der Kabelrinne auf den Auslegern ist grundsätzlich eine Durchgangsbohrung von Ø 9 mm für die Schrauben FKM 6X20 E4 in die Rinne einzubringen. Artikel auch in …AC (Harzmischung mit Acrylharz) lieferbar. Abmessungen (ca. Maße) H x B : 50 x 200 mm Materialstärke t : 3 mm Bodenlochung : 9 x 20 mm Reihenabstand : 25 mm Bodenlochabstand Rastermaß : 313 mm Tragfähigkeit F bei einem Stützabstand von 1,5 m : 0,3 kN/m Lieferlänge : 3000 mm Nutzbarer Querschnitt : 8096 mm² Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details Höhe 50 mm Breite 200 mm Materialstärke 3 mm Länge 3000 mm Arbeitslänge 3000 mm Nutzbarer Querschnitt 8096 mm² Mit Oberteil nein Seitenlochung nein Montagelochung im Boden ja NATO-Lochbild nein Ausführung integrierter Verbinder Art des Verbinders sonstige Geeignet für Funktionserhalt nein Werkstoff Kunststoff Einsatztemperatur -80..130 °C Werkstoffgüte GFK Oberflächenschutz sonstige Farbe grau RAL-Nummer 7032 Gewicht 1,374 kg/m Belastungstesttyp nach IEC 61537 Typ III Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m 300 N/m
