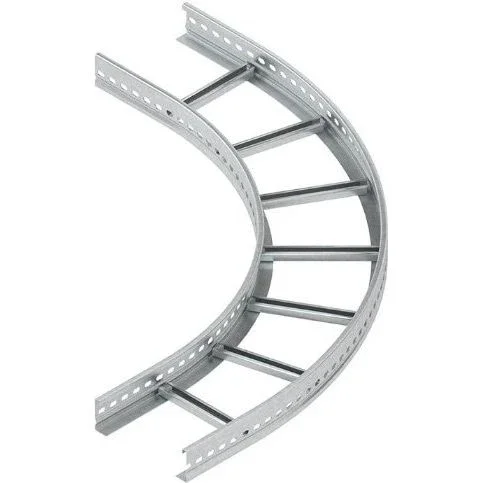

Niedax – Bogen für Kabelleiter Kleiner Bogen KLBK 60.315 F

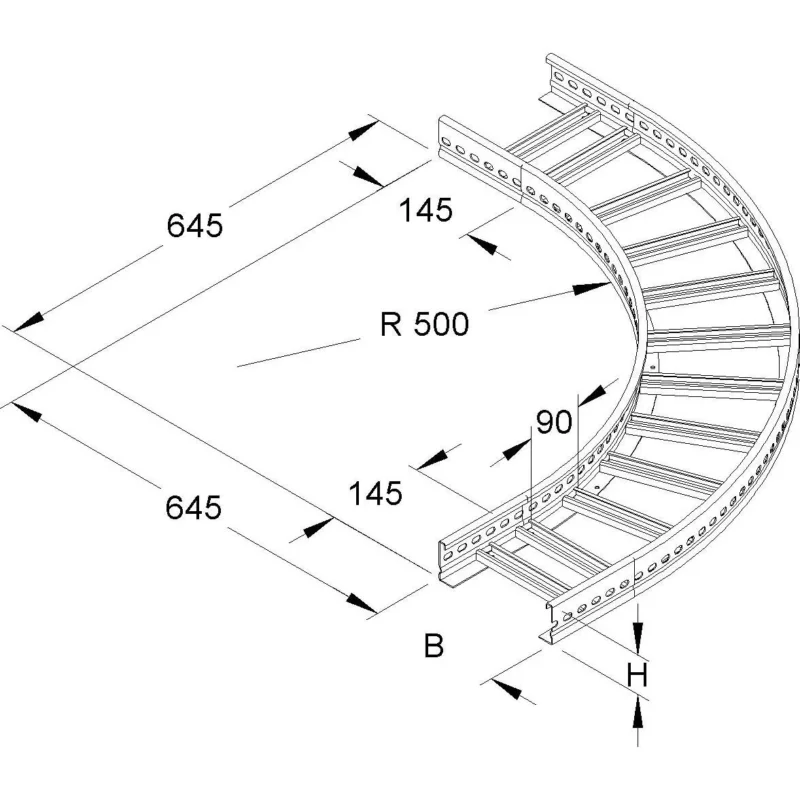

Bogen 90°, klein, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 16 mm Schlitzweite, zur Herstellung von horizontalen 90° Bogen. Stoßstellenverbinder KLVB 60/4 bitte separat bestellen. Passende Bügelschellen (B…). Parallele Trassenführung möglich. Der Verlegeabstand beträgt 100 mm bei identischen Kabelleiterbreiten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! für Kabelleiter : KL 60.315 Abmessungen (ca. Maße) H x B : 60 x 300 mm AußenAbmessungen : 645 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details Richtungsänderung horizontal Ausführung des Seitenholms Profil (offen) Seitenlochung ja Ausführung der Sprosse Profil ungelocht Winkel 90° Bogenausführung glatter Bogen Scharnierend nein Kabelleiterhöhe 60 mm Kabelleiterbreite 300 mm Ausführung ohne Verbinder Innenradius 500 mm Geeignet für Funktionserhalt ja Werkstoff Stahl Werkstoffgüte sonstige Oberflächenschutz feuerverzinkt
