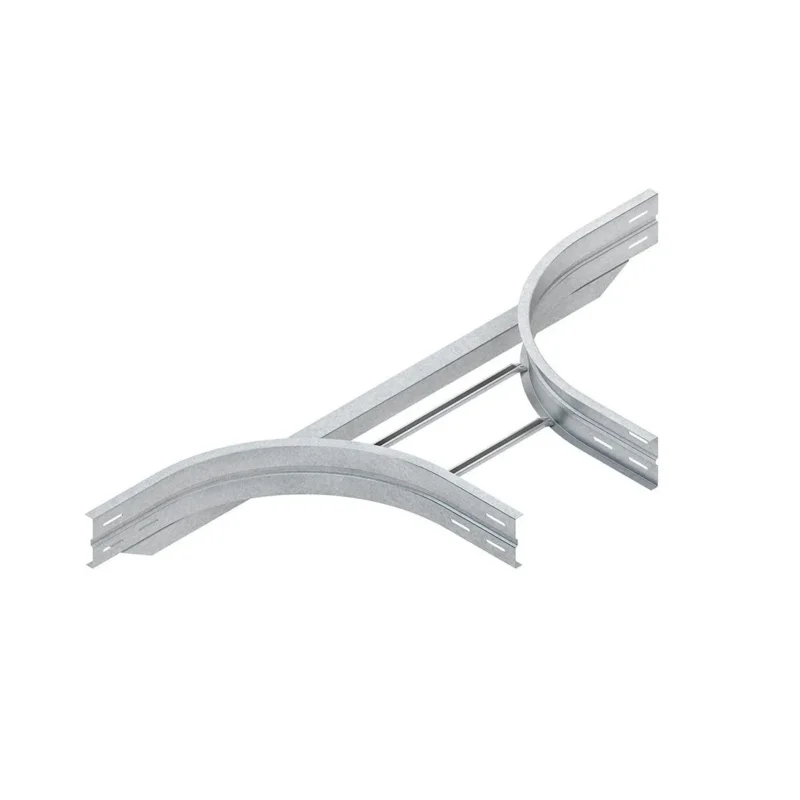

Niedax – Anbau-Abzweigstück für Kabelleiter Anbau-T-Stück WSTAR 150.500 F 151,5x505mm

Anbau T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, mit integriertem Stoßstellenverbinder, für Weitspannkabelleiter, formstabil durch ein rückwärtig angebrachtes Stützprofil sowie durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, zur kostengünstigen Herstellung von 90° T-Abgängen und Kreuzungen, breitenabhängig in der Hauptrichtung, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschellen (B… und BK…) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 150… Weitspannkabelleiter WSLM 150… Abmessungen (ca. Maße) Hlichte Höhe H x lichte Breite B : 151,5 x 505 mm Ausklinkung der Weitspannkabelrinne : 1003 mm + B Länge in Abgangsrichtung : 750 mm Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details Ausführung des Seitenholms Profil (offen) Ausführung der Sprosse Profil ungelocht Kabelleiter-Abgangsbreite 500 mm Kabelleiterhöhe 150 mm Innenradius 500 mm Ausführung integrierter Verbinder Geeignet für Funktionserhalt nein Werkstoff Stahl Werkstoffgüte sonstige Oberflächenschutz feuerverzinkt Einsatztemperatur -20..120 °C
